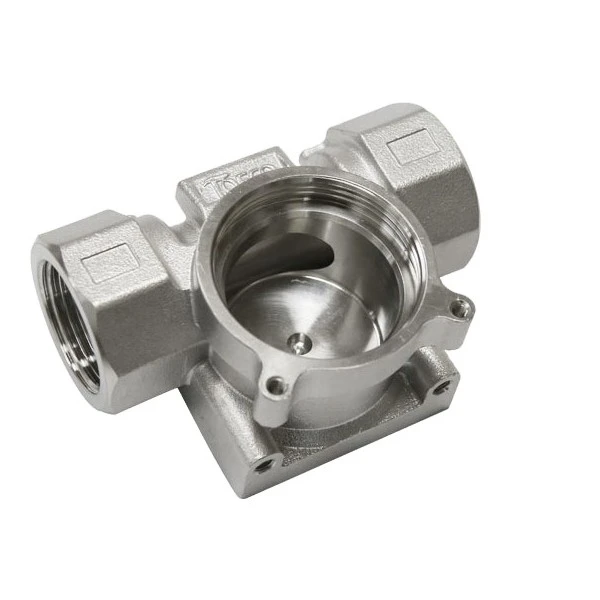

Støpt rustfritt stål 3-veis ventilhus
Tekniske spesifikasjoner og materialdata
|
Parameter |
Spesifikasjon |
|
Materialkarakterer |
SS304 (ASTM A351 CF8), SS316 (CF8M), SS316L (CF3M) |
|
Størrelsesområde |
DN15 – DN300 (1/2" – 12") |
|
Trykkvurdering |
PN16 / PN25 / PN40 (ANSI 150LB / 300LB) |
|
Støpestandard |
ASTM A743, ASTM A351, DIN 1.4408 |
|
Maskineringstoleranse |
ISO 2768-m, IT7-IT9 for kritiske dimensjoner |
|
Overflatens ruhet |
Ra 3,2–6,3 μm (maskinbearbeidet), Ra 6,3–12,5 μm (som -støpt) |
|
Tråd standard |
BSP, NPT, BSPT, Metrisk per kundekrav |
|
Flens Standard |
ANSI B16.5, DIN EN 1092-1, JIS B2220 |
Materialsammensetning:
- SS316: C Mindre enn eller lik 0,08 %, Cr 16–18 %, Ni 10–14 %, Mo 2–3 % - forbedret motstand mot grop- og sprekkkorrosjon
- SS316L: C Mindre enn eller lik 0,03 % lavkarbonvariant, overlegen sveisbarhet og intergranulær korrosjonsmotstand for sveisede sammenstillinger
Produksjon og kvalitetskontroll
Produksjonsarbeid: Injeksjon av voksmønster → keramisk skallbygging → vakuuminvesteringsstøping → 5-akset CNC-bearbeiding → beising/passivering (ASTM A380) → CMM dimensjonell inspeksjon → hydrostatisk trykktesting ved 1,5× nominelt trykk.
Nøkkelfunksjoner og fordeler
Tekniske fordeler:
|
Korrosjonsbestandighet: |
SS316/316L molybdeninnhold gir motstand mot klorider, syrer og industrielle kjemikalier |
|
Trykkintegritet: |
Veggtykkelse utformet i henhold til ASME B16.34; hydrostatisk testet for å sikre null lekkasje ved nominelt trykk |
|
Strømningseffektivitet: |
CNC-ferdige indre passasjer minimerer turbulens og trykkfall |
|
Tilpasning: |
OEM/ODM-støttet, tilpassede borediametre, portvinkler, aktuatormonteringsputer i henhold til kundetegninger |
Driftsfordeler:
- Forlenger levetiden til ventilenheten i kjemisk prosessering og marine miljøer
- Reduserer systemets nedetid gjennom pålitelig tetningsoverflategeometri (Ra mindre enn eller lik 3,2 μm på seteområder)
- Kompatibel med global standard aktuatorer og ventiltrimkomponenter
Søknader
Vårt 3-veis ventilhus i støpt rustfritt stål tjener kritiske bruksområder på tvers av:
- Kjemisk prosessering: Etsende mediaavledning og blandingsoperasjoner
- Vannbehandling: Filtrering tilbakespyling og strømningsfordelingssystemer
- Mat og farmasøytisk: Ruting av sanitærvæsker (SS316L elektropolert alternativ tilgjengelig)
- HVAC & Energy: Bypass av varme-/kjølekrets og bypass-kontroll
- Marine & Offshore: Sjøvannsballast og kjølesystemer
Bestilling og support
Tjenesteomfang:
- Gratis teknisk tegningsgjennomgang og DFM-tilbakemelding
- Materialsertifisering (MTC i henhold til EN 10204 3.1), dimensjonale inspeksjonsrapporter, trykktestsertifikater
- Fleksibel MOQ: prøveordrer akseptert for prototypevalidering
- Levering: sjøfrakt / luftfrakt / ekspress; standard eksportemballasje for trekasser
Betalingsbetingelser:T/T, L/C og sikre internasjonale handelsmetoder støttes.
FAQ
|
Q1: |
Kan du produsere tilpassetVentilhusi henhold til våre tegninger? |
|
A1: |
Ja, vi støtter fulle OEM- og ODM-tjenester. Vårt ingeniørteam vurderer tegningene dine for produksjonsevne (DFM-analyse) og produserer tilpassede størrelser, materialer og strømningskanalstrukturer (L-type eller T-type) til dine eksakte spesifikasjoner. |
|
Q2: |
Hvilke rustfrie stålmaterialer kan du tilby? |
|
A2: |
Vi tilbyr SS304, SS316, SS316L og andre tilpassede rustfrie stålkvaliteter. SS316 og SS316L anbefales for korrosive miljøer på grunn av deres molybdeninnhold, mens SS304 gir kostnadseffektiv ytelse for generelle industrielle applikasjoner. |
|
Q3: |
Hvilke tilkoblingstyper støtter du? |
|
A3: |
Vi produserer ventilhus med gjengede (BSP, NPT, BSPT, metriske), flensede (ANSI, DIN, JIS) og sveisede (BW, SW) koblinger. Blandede tilkoblingstyper på forskjellige porter kan også tilpasses. |
Kontakt oss i dag for ditt tilpassede 3-veis ventilhus i støpt rustfritt stål.
